隨著儀器分析和檢測技術的提高，醫療診斷、制藥、環境、生物、化工等廣泛的應用行業對質譜檢測技術需求增多。質譜實驗室的建設體量也與日俱增。質譜實驗室以儀器特征為中心，開展實驗室的總體規劃和布局，在技術系統上，對用水、用電、用氣、通風、溫濕度、安全性、環保等方面都要做綜合考量。歡迎電詢我們對接項目需求，獲取通用建設標準及方案報價。
>>>商務洽談，點此處，在線咨詢
在實際場所建設的操作過程中， 服務商需要對場地和需求進行了解與梳理后進入再進入設計流程，我們一般會按照實驗工藝要求進行設計規劃。
CEIDI西遞依次細分為制備區、儀器分析室和輔助功能區。
質譜實驗室功能分區設計
制備區可以規劃為前處理、樣品準備、標準物質等獨立功能用室，承擔樣品的溶解、分離和制備等功能。場地條件允許的，無機類前處理操作區與有機類前處理操作區域可以考慮分隔開。

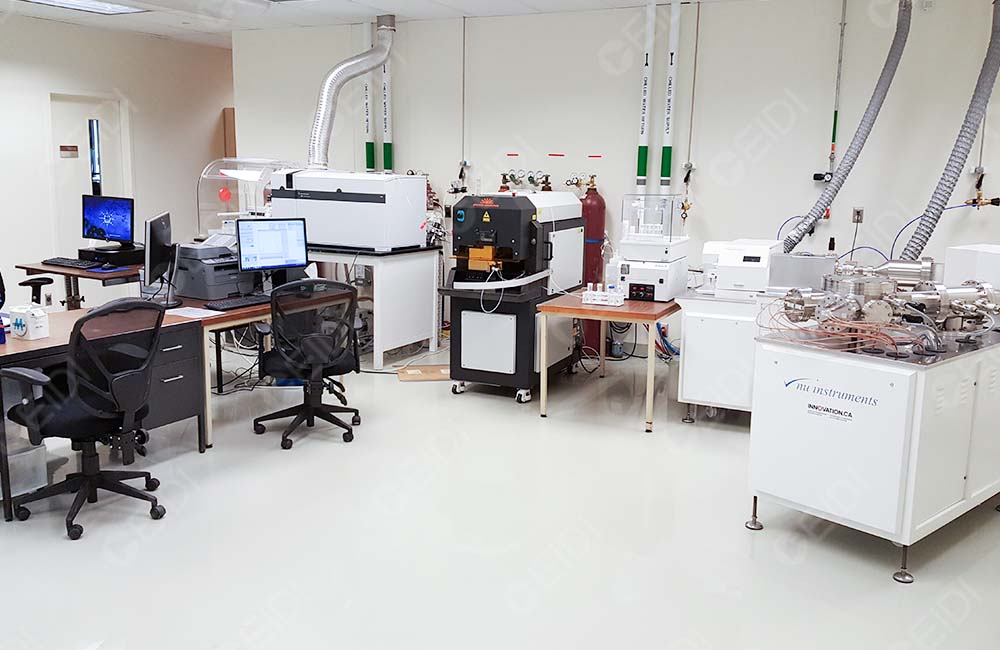

儀器分析區主要用于放置各種大型質譜儀和其他儀器設備。這個區域最佳溫度宜控制在20℃，溫度波動小于2℃/h，最佳濕度宜控制在35%～50%，空氣濕度過高推薦配備除濕器，空氣干燥地區推薦配備加濕器。
輔助功能區包括人員凈化設施(更衣室、風淋室)、物料凈化設施(物流緩沖、清洗室)、參觀走廊和外部設備間(主要用于放置質譜儀的氣瓶、真空泵、散熱器、水冷機組等為質譜儀服務的外部設備)。
質譜實驗室通用水電氣要求
水：純化水、超純水和飲用水是質譜實驗室主要使用水源。
電：質譜儀對強電需求是電壓保持恒定，盡量避免斷電，因此實驗室在設計時應考慮配備雙電源系統，并為質譜儀配備相應的穩壓器，或者配備UPS電源保證穩定供應。
氣：常用的質譜分析氣體主要包括氦氣、氫氣、氮氣、乙炔、正丙烷、甲烷和氬氣等，其中氬氣是最為常用的一種。
在設計過程中，一般需要充分考慮色譜-質譜儀的自身特性，高精密儀器易受環境潔凈度、溫/濕度、空氣流、射頻輻射及電磁場的影響。技術設計上需要考慮的內容比傳統理化、化學檢測實驗室要復雜。因篇幅原因本文只列舉空調及排風、電氣兩個關鍵技術系統進行簡述，有需求的臨床機構或第三方檢測單位也可電聯我們免費勘測場地、對接詳細方案內容。
空調及排風系統技術配置：
l 空調機組可配置采用一次回風+兩級表冷方式。新風和回風經空調機組處理后通過末端高效過濾器送入室內。根據房間排風量的變化，調節新風比，達到控制室內正壓的目的。正常做到6～8次/h全新風換氣標準。

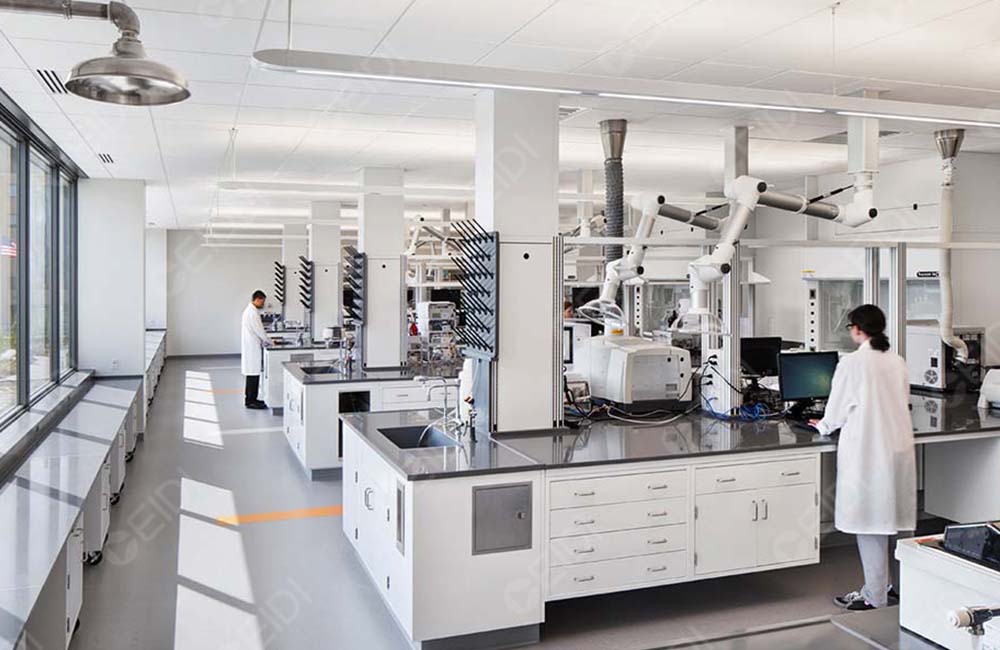

l 考慮到揮發性氣體的操作，需配置通風櫥、萬向排風罩等通風設備。通風櫥、萬向排風罩風速標準：不低于0.5 m/s。遇到揮發性較強、氣味較大的試劑操作，可適當增加風速，以便及時將廢氣排出室內。萬向罩需要匹配足夠，可做到與質譜設備1:1，也可按照每3.0~4.0 ㎡均勻排布風速。
l ICP-MS應根據儀器要求設置獨立的排風系統，風量應不小于8.0 m/s。
電氣技術配置：對質譜儀來說UPS是理想電源。根據室內質譜儀的配置臺數來設計供電技術方案。有多臺質譜儀的實驗室，可以選擇一臺 UPS 集中供電或多臺 UPS 分散供電的模式;有大型質譜儀的CEIDI西遞更建議采用每臺質譜儀單獨配置UPS 的分散供電模式。同時質譜儀建議采用獨立接地方式，每臺質譜儀設置獨立接地裝置，接地電阻不大于0.5Ω。總電源功率為所有質譜儀、液相、氮氣發生器、工作站等用電功率總和。
作為高端定量檢測分析技術，質譜分析技術與傳統的檢測方法相比，在建設體量增加的同時，需要嚴格按照實驗室安全標準進行設計和施工，在建設中應充分考量色譜-質譜檢測系統對于通風、溫濕度、供電系統的要求及其與周邊實驗室的兼容性，同時考慮遠離震動源、遠離高磁場(如核磁共振儀和扇形磁場質譜儀)，避免日光直射、射頻輻射等相關技術指標，在場地環境限制的條件下，建設單位也可以通過選擇裝修材料規避相關實驗風險，保證檢測結果精確度。
